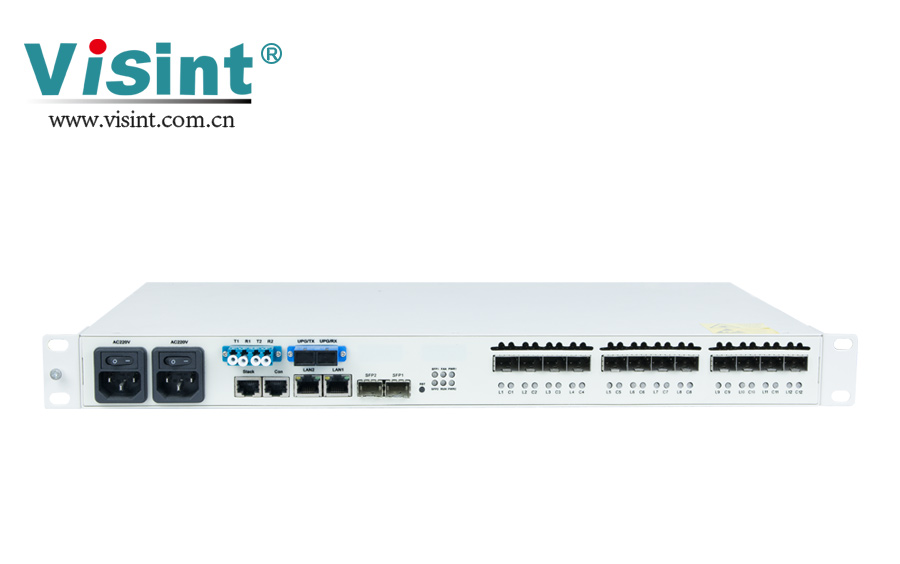

12波有源光纤扩容设备

产品概述

随着无线网络的部署日趋深入,大容量的分布式基站建设规模也日益扩大,基站深度覆盖要求部署的位置更加靠近用户,而BBU与RRU间采用光纤直驱的传统前传方案,存在着光纤资源消耗严重、扩容困难等一系列难题。汇信特推出的1U紧凑形波分设备,有效地解决了C-RAN架构中BBU-RRU间光纤拉远传输光缆资源缺乏的现实问题,满足运营商基站深度覆盖和灵活扩容的要求。

立即询价

        随着无线网络的部署日趋深入,大容量的分布式基站建设规模也日益扩大,基站深度覆盖要求部署的位置更加靠近用户,而BBU与RRU间采用光纤直驱的传统前传方案,存在着光纤资源消耗严重、扩容困难等一系列难题。汇信特推出的1U紧凑形波分设备,有效地解决了C-RAN架构中BBU-RRU间光纤拉远传输光缆资源缺乏的现实问题,满足运营商基站深度覆盖和灵活扩容的要求。


  • 支持CWDM/DWDM传输,波长转换。

  • 满足多种规格的传输距离:10KM、40KM、80KM等多种距离。

  • 支持多种速率业务灵活透明接入:支持以太网、PTN、PON、SDH、SONET、CPRI1~8及专网业务。

  • 支持12路双向155Mbit/s~11.3Gbit/s/25G任意速率业务接入,支持客户端单模或多模。

  • 支持基于SNMP统一网管平台,网管方式NetRiver、Web、CLI。

  • 支持CDR功能,可优化输出,DDM信号监视、无光关断功能。

  • 支持软件关闭端口。


系统参数

技术指标

光纤扩容能力

单台设备光纤容量最大可扩容12倍

引入损耗

两端设备的引入不增大原有光纤的衰减,其连接和传输损耗小于1dB

接入业务类型

支持BBU与RRU互连,PTN互连,SDH互连,PON系统OLT与分器互连以及多种业务的混合传输,并不需要对原有BBU、RRU、PTN等设备进行任何变动;设备各接口不用更换硬件,通过网管后台及前台软件配置可直接支持CPRI接口(1~7)、光以太网接口(100M~10G)、SDH接口(155M~10G)

传输距离

支持传输距离10KM、40KM、80KM可选

传输时延

小于1us

出线方式

设备对外连接线(如光纤、电源、网络管理线等)采用前出线方式

3R特性

支持STM-1~64、CPRI(1~7)、PTN、25G等各种速率业务3R功能(Re-ampliying,Re-shaping,Re-timing)

级联特性

支持8对设备以上级联、级联后不影响设备性能,级联时支持任意速率

时钟特性

支持IEEE 1588 v2时钟协议

保护特性

支持OLP线路保护,倒换时间不大于50ms

网管特性

支持NetRiver、CLI、Web等多种网管方式

支持OSC带内网管传输、不额外增加光纤或传输接口作为网管通道

支持本地环回和远端环回功能,能在线读出所有端口输入、输出光纤的光功率、便于网络维护和故障定位

工作环境

工作温度

-5℃ ~ 45℃

工作湿度

5%~95%

输入电源

DC -48V、DC24V或AC220V可选

满负荷功能

≤60W

设备尺寸

438mm(W)×44mm(H)×250mm(D)

MTBF

117501小时

遵循的电磁规范

符合GB/T 17626.2或IEC 61000-4-2、GB/T 17626.3或IEC61000-4-3、GB/T 17626.4或IEC61000-4-4、GB/T 17626.5或IEC 61000-4-5、GB/T 17606.6或IEC 61000-4-6、GB 9254或CISPR22、GB 9254或CISPR22、GR-1089-CORE要求

遵循的安全规范

符合GB 4943-2001、GB 7247.1-2001、GB/Z 1846-2001、GR-63-CORE要求


        汇信特Vispace 1000系列基站拉远产品,有效地解决了C-RAN架构中BBU-RRU/DU-AAU间光纤拉远传输光缆资源缺乏的现实问题,满足运营商基站深度覆盖和灵活扩容的要求,并且可以提供全场景接入、端到端承载的多元解决方案。

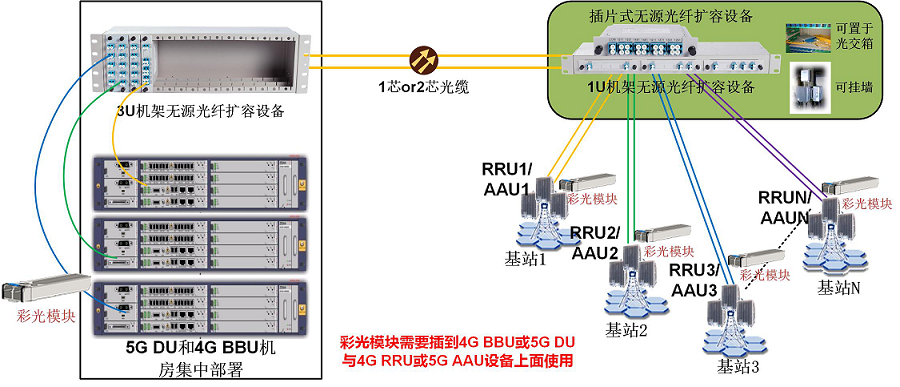

应用一:无源方案

        无源方案需要在BBU/DU池与RRU/AAU之间部署无源光纤扩容设备,无源光纤扩容设备之间只需要一对光纤即可,同时需要在RRU/AAU和BBU/DU的CPRI接口更换我公司提供的光纤扩容SFP彩光模块。


75页 无源方案.png


图1 BBU/DU与RRU/AAU无源应用方案

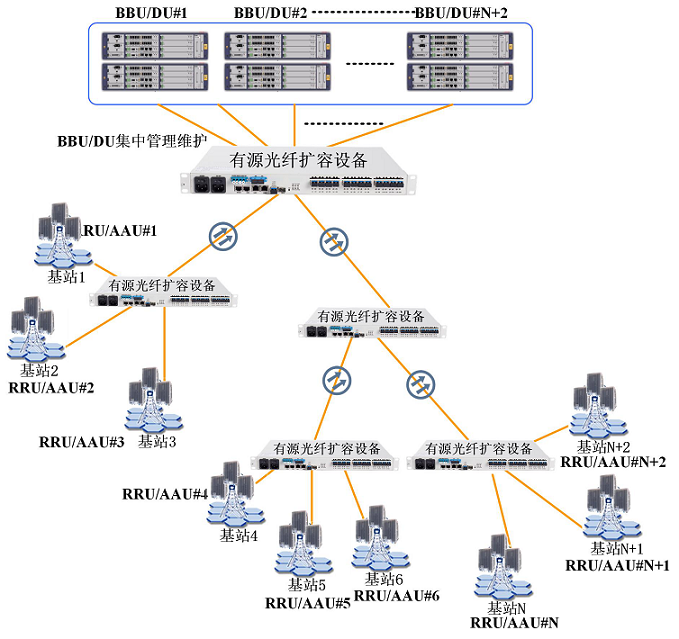

应用二:有源方案

        有源方案需要在BBU/DU池与RRU/AAU之间部署有源光纤扩容设备,有源光纤扩容设备之间只需要一对光纤,同时无需改变原BBU/DU设备和RRU/AAU设备的形态,傻瓜式即插即用,可以支持其它类型业务混合传输。


图 2 BBU/DU与RRU/AAU有源应用方案
