PON业务接入板(OLT)

产品概述

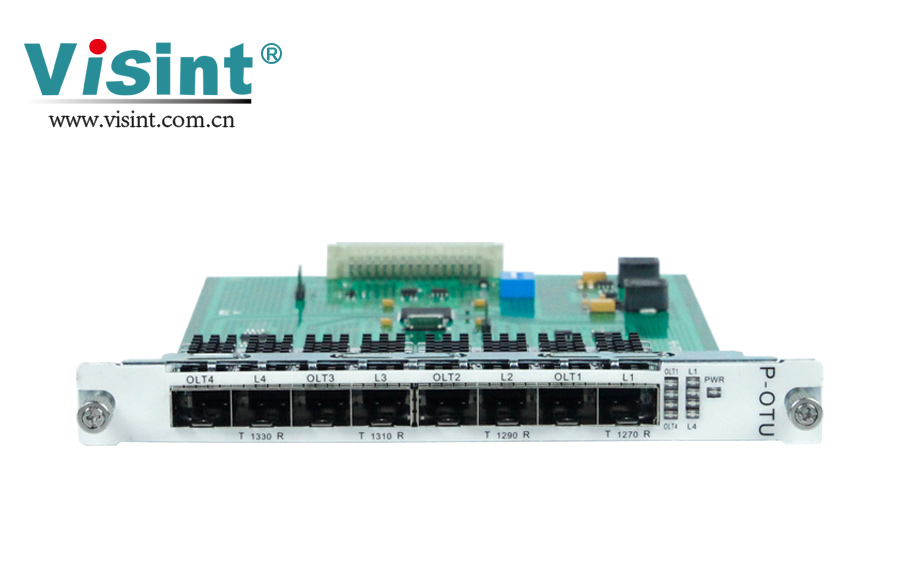

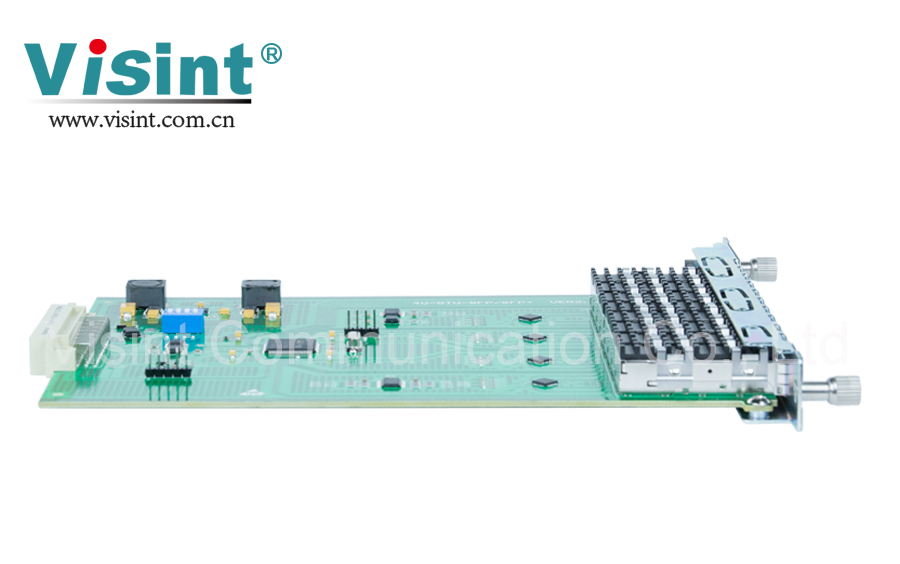

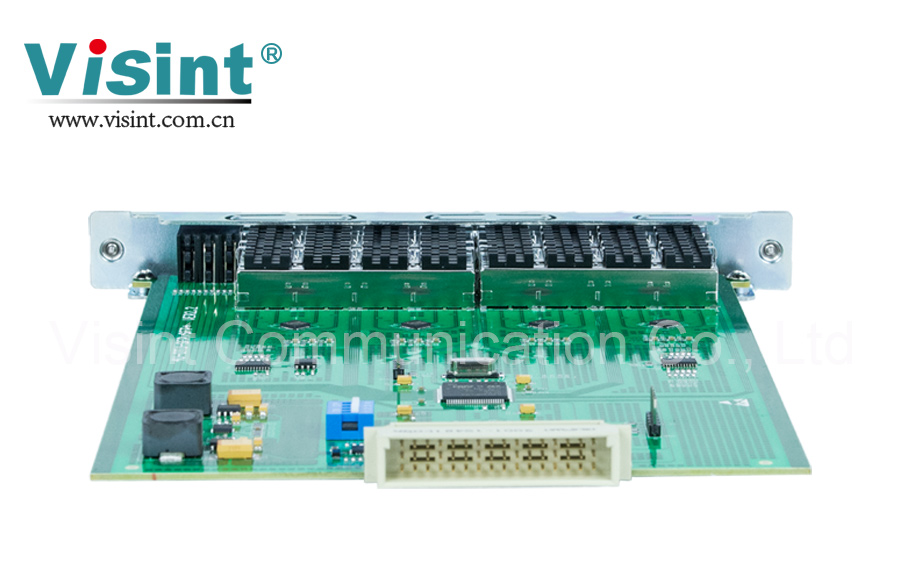

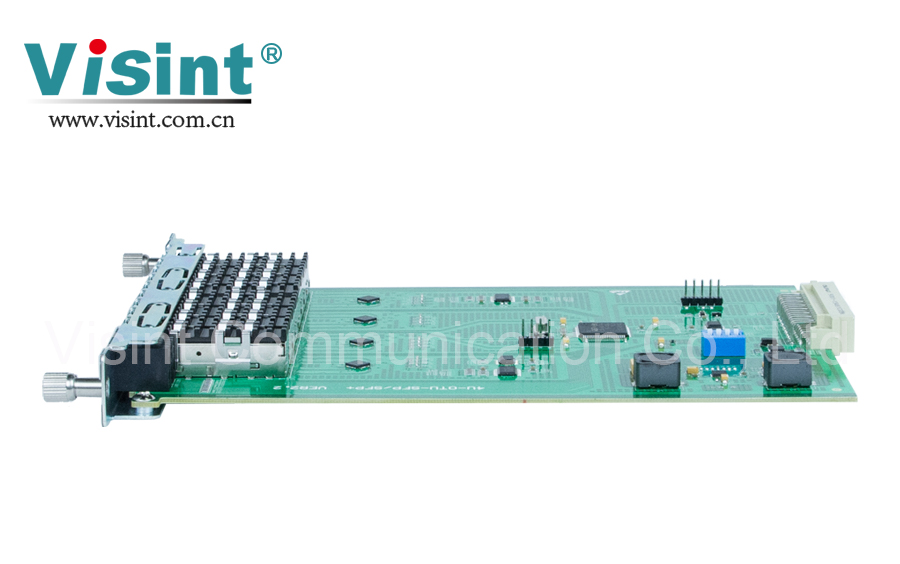

POTU板卡是汇信特通信研发用于为解决PON系统传输过程中分光比和传输距离受限的困扰而设计。它采用OEO的方式对信号进行放大整形,同时利用下行信号提取时钟对信号的再定时,实现信号3R放大,有效放大PON线路光功率,解决传输距离问题,广泛应用于传输拉远、EPON的小区接入、光纤入户等领域。

立即询价

        POTU板卡是汇信特通信研发用于为解决PON系统传输过程中分光比和传输距离受限的困扰而设计。它采用OEO的方式对信号进行放大整形,同时利用下行信号提取时钟对信号的再定时,实现信号3R放大,有效放大PON线路光功率,解决传输距离问题,广泛应用于传输拉远、EPON的小区接入、光纤入户等领域。


  • 最大拉远距离 EPON/40KM,GPON/60KM。

  • 支持PON信号波长转换,实现波分复用功能。

  • 支持EPON、GPON等线路的光功率放大,业务透明传输。

  • 支持 IEEE802.3ah、ITU-T G.984.X 和国标(YD/T 1475-2006)。

  • 支持3R(Re-amplifying,Re-shaping,Re-timing),支持PON信号多级级联。

  • 单板支持独立4路双向PON信号拉远或是4路独立双向PON信号波长转换。

  • 支持基于SNMP协议网管,网管方式Web、CLI、NetRiver。


系统参数

技术指标

支持协议

EPON(IEEE802.3ah)  GPON (ITU-T G984.X)

上行速率

1.25G 突发信号

下行速率

2.488G连续信号(GPON)、1.25G连续信号(EPON)

兼容性

兼容不同厂家的OLT和ONU设备支持业务透明传输

传输距离

EPON/40KM、GPON/60KM

网管特性

NetRiver、Web、CLI

环境要求

工作温度

-5℃ ~ 45℃

存储温度

-40℃ ~ 80

相对湿度

5% ~ 95%

功耗

<20W

MTBF

128053小时


        汇信特Vispace 1000系列PON拉远放大器产品,融入了PON技术及光电转换技术,可以解决PON实际部署中的线路损耗大、传输距离近等问题,助力实现PON广覆盖。


应用一:一芯光纤上传输多路PON业务

        用户密集的区域,在OLT和ODN之间增加PON聚合拉远设备,结合WDM技术实现一芯光纤上传送多路PON业务,极大提升传送效率,显著节省光纤资源,实现PON广泛覆盖。



图 1 聚合拉远结合WDM技术点对点承载多路PON业务


        采用PON聚合拉远结合WDM技术组环,通过OLT 集中部署,减少光纤消耗,延长传送距离,并利用WDM电层/光层保护,提高传送线路的可靠性。




图 2 PON聚合拉远结合WDM技术成环保护承载多路PON业务


应用二:单路PON放大拉远

        用户较少的偏远区域,在OLT和ONT之间的光纤链路中增加PON聚合拉远,通过单路PON拉远,实现业务覆盖。




图 3 PON拉远放大器位于OLT与ODN之间的应用架构



        RE部署在分光器和ONU之间,用于支路的延伸和扩展。当ODN覆盖变化时,PON聚合拉远可以用于扩展传输距离和分光比。低实占率的新建建筑可以上挂到已有ODN中,使得网络部署更加灵活便捷。




图 4 PON拉远放大器位于ODN与ODN之间的应用架构
